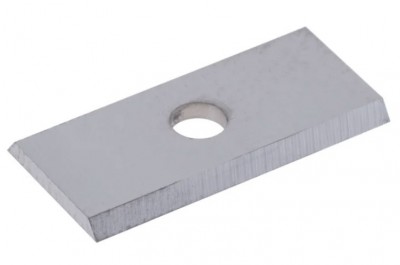

Твердосплавные пластины - сменные режущие элементы, изготовленные из высокопрочных композитных материалов. Они используются в широком спектре режущих инструментов для обработки металлов, сплавов, чугуна, композитов и других материалов, где требуется высокая износостойкость и производительность. По нескольким параметрам пластины твердосплавные сменные классифицируются и это отражается в маркировке согласно международным стандартам.
Характеристики и виды твердосплавных пластин
- Материал пластины (сплав)
Это один из важнейших параметров, определяющий свойства пластины и ее применимость для различных материалов и условий обработки. P (синий) – сталь, M (желтый) - нержавеющая сталь, K (красный) - чугун (серый, ковкий, высокопрочный), N (зеленый) - цветные металлы/сплавы (алюминий, медь, латунь), S (оранжевый) – жаропрочные (на основе никеля, кобальта, титана), H (серый) - твердые (закаленная сталь, чугун высокой твердости).
- Форма (1-я буква в маркировке)
В компании Cтанкомплект есть пластины с разными формами, они определяют количество режущих кромок и прочность инструмента.
Это C - ромб 80°, D - ромб 55°, E - ромб 75°, H – шестигранник, K - параллелограмм 55°, L – прямоугольник, M - ромб 86°, O – восьмигранник, P – пятигранник, R - круглая (самая прочная, много кромок, но не подходит для обработки углов), S - квадрат 90° (прочная, 8 режущих кромок), T - треугольник 60° (6 режущих кромок), V - ромб 35° (острая, для чистовой обработки, но менее прочная), W - треугольник 80° (увеличенный угол, более прочная, чем обычный треугольник), Z - специальная форма.
- Задний угол (2-я буква в маркировке)
Влияет на остроту режущей кромки и ее прочность.
N (0°) - негативный (90°). Самый прочный угол, высокая стойкость, но требует больше мощности станка. Используется для тяжелых условий, черновой обработки, прерывистого резания. Пластины двусторонние.
P (11°) - позитивный. Острый угол, уменьшает силу резания, обеспечивает лучшую чистоту поверхности, но менее прочен. Для чистовой обработки, мягких материалов, тонкостенных заготовок. Пластины односторонние.
- Класс точности (3-я буква в маркировке)
Определяет точность размеров пластины и ее позиционирования в державке. Чем выше точность, тем лучше качество обработанной поверхности и повторяемость размеров. От A (высокая точность) до Z (специальные допуски).
- Наличие отверстия и стружколома (4-я буква в маркировке)
N - без отверстия, без стружколома, M - с отверстием, без стружколома, G - с отверстием и стружколомом (чаще всего двусторонним), L - с отверстием и стружколомом на одной стороне (левое исполнение), R - с отверстием и стружколомом на одной стороне (правое исполнение).
- Размер (толщина, длина режущей кромки, радиус при вершине)
Обозначается цифрами после буквенной части маркировки (например, 120408).
- Стружколом
Это особая геометрия на передней поверхности пластины, предназначена для ломания и отвода стружки из зоны резания. Выбор зависит от обрабатываемого материала, режима резания, условий (непрерывное/прерывистое резание).
